物联网架构

发布时间:2024-01-05 已被浏览 40 次

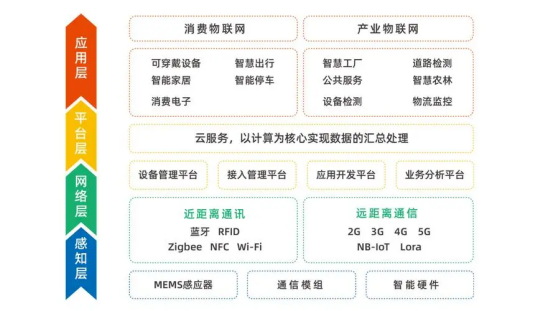

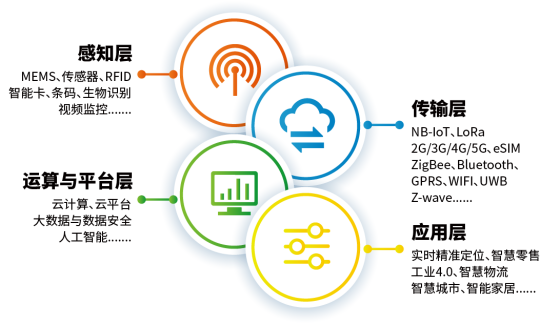

随着科技的发展,物联网(IoT)已经成为我们生活中不可或缺的一部分。物联网是指通过信息传感设备,如射频识别、红外感应器、全球定位系统、激光扫描器等设备,按照约定的协议,对任何物品进行连接、交换信息和通信,以实现智能化识别、定位、跟踪、监控和管理的网络。物联网的架构通常被分为四层:感知层、网络层、平台层和应用层。本文将详细介绍这四层架构的组成和功能。


感知层

感知层,也被称为物理层,是物联网的最底层。这一层的主要任务是通过各种传感器和设备收集环境中的信息,并将这些信息转化为电子数据。这些设备可能包括温度传感器、湿度传感器、光照传感器、压力传感器等。此外,这一层还包括各种执行设备,如电机、继电器等,它们可以根据接收到的指令执行相应的动作。在物联网系统中,感知层的主要任务是感知和控制物理世界。为了完成这个任务,感知层需要包含以下几个关键组件:


传感器:传感器是用来感知物理世界的设备。它们可以检测各种物理量,如温度、湿度、光照、压力等,并将这些物理量转化为电子信号。

执行器:执行器是用来控制物理世界的设备。它们可以根据接收到的电子信号执行相应的动作,如开关电机、调节灯光亮度等。

控制器:控制器是用来管理传感器和执行器的设备。它们可以根据预设的规则和算法,控制传感器的工作状态,根据传感器的数据控制执行器的动作。

通信接口:通信接口是用来连接感知层和网络层的设备。它们可以将感知层的数据发送到网络层,也可以将网络层的指令发送到感知层。


网络传输层

网络层是物联网的第二层,它负责将感知层收集到的数据传输到数据层。这一层主要包括各种通信技术和协议,如Wi-Fi、蓝牙、Zigbee、LoRaWAN等。这些技术和协议需要能够在各种环境中稳定、可靠地传输数据。此外,网络层还需要处理各种网络问题,如网络拥塞、数据丢失、数据安全等。在物联网系统中,网络层的主要任务是数据传输和网络管理。为了完成这个任务,网络层需要包含以下几个关键组件:


通信协议:通信协议是用来规定数据传输的规则和格式的。它们可以保证数据在不同的设备和网络之间正确、有效地传输。

路由器和交换机:路由器和交换机是用来管理网络连接和数据流的设备。它们可以根据通信协议的规定,将数据正确地发送到目标设备。

网络安全设备:网络安全设备是用来保护网络和数据安全的设备。它们可以防止未授权的访问和攻击,保护数据的隐私和完整性。


数据平台层

平台层是物联网的第三层,它负责对收集到的数据进行存储、处理和分析。这一层通常包括数据库和数据处理服务器。数据处理可能包括数据清洗、数据转换、数据聚合等步骤。此外,这一层还可能包括各种数据分析和挖掘工具,用于从数据中提取有价值的信息和知识。

在物联网系统中,平台层的主要任务是数据管理和数据分析。为了完成这个任务,平台层需要包含以下几个关键组件:



数据库数据库是用来存储数据的设备。它们可以保证数据的持久性,支持高效的数据查询和更新。

数据处理服务器:数据处理服务器是用来处理数据的设备。它们可以执行各种数据处理任务,如数据清洗、数据转换、数据聚合等。

数据分析工具:数据分析工具是用来分析数据的软件。它们可以从数据中提取有价值的信息和知识,支持数据驱动的决策和操作。


 应用层

应用层是物联网系统的用户界面,它提供了用户与系统交互的接口。这一层的任务是将数据层的结果以易于理解和使用的方式呈现给用户。这可能包括各种图形用户界面、报表、警告和通知等。

在物联网系统中,应用层的主要任务是提供用户接口和服务。为了完成这个任务,应用层需要包含以下几个关键组件:



用户界面:用户界面是用户与系统交互的界面。它可以是图形用户界面,也可以是文本用户界面,甚至是语音用户界面。用户界面需要能够以直观、易用的方式呈现数据和服务。

服务:服务是应用层提供的功能。这些服务可能包括数据查询、数据分析、设备控制、报警通知等。服务需要能够满足用户的需求,提供有价值的功能。


使用5层架构的物联网应用示例

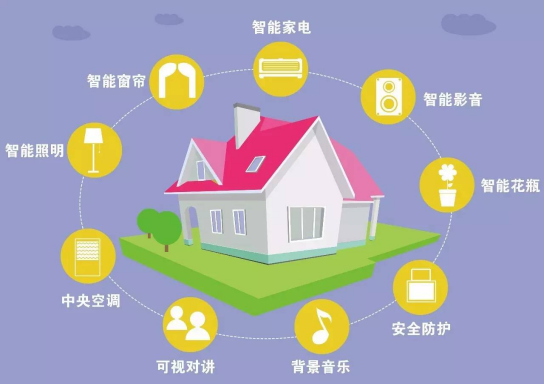

智能家居:在感知层,各种传感器(如温度传感器、湿度传感器、光照传感器等)和设备(如空调、电视、照明设备等)收集环境信息。网络层通过Wi-Fi或蓝牙等通信技术将数据传输到数据层。数据层对收集到的数据进行处理和分析,如判断是否需要调整室内温度或湿度。应用层提供用户界面,如手机APP,使用户可以远程控制家居设备。业务层则负责整合各种功能,如设备管理、用户管理、安全管理等。

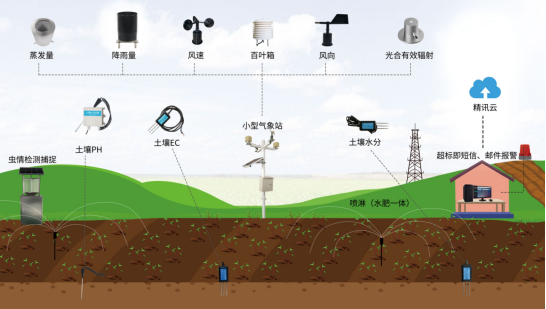

智慧农业:在感知层,各种传感器(如土壤湿度传感器、气候传感器等)和设备(如无人机、农业机器人等)收集农田信息。网络层将数据传输到数据层。数据层对收集到的数据进行处理和分析,如预测气候变化、判断作物生长状况等。应用层提供用户界面,如电脑软件,使农民可以查看农田信息和分析结果。业务层则负责整合各种功能,如农田管理、作物管理、设备管理等。

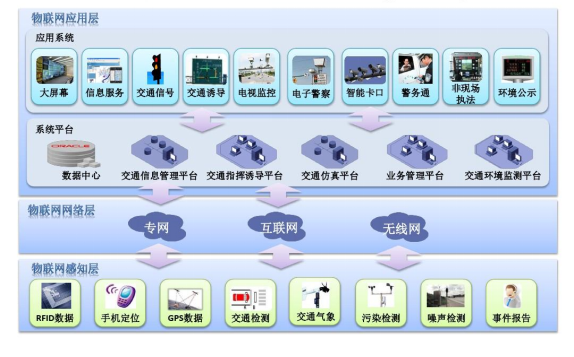

智能交通:在感知层,各种传感器(如车速传感器、交通信号传感器等)和设备(如汽车、交通信号灯等)收集交通信息。网络层将数据传输到数据层。数据层对收集到的数据进行处理和分析,如预测交通拥堵、规划最佳路线等。应用层提供用户界面,如车载导航系统,使驾驶员可以查看交通信息和导航路线。业务层则负责整合各种功能,如交通管理、路线规划、安全管理等。



总结

物联网的架构为我们提供了一个全面理解和设计物联网系统的框架。每一层都有其独特的功能和责任,共同构成了完整的物联网系统。随着物联网技术的不断发展和应用,我们相信物联网将在未来的生活中发挥越来越重要的作用,为我们的生活带来更多的便利和乐趣。
