智慧农业-智慧灌溉水电监测

发布时间:2024-01-02 已被浏览 195 次

现有的节水灌溉系统虽然在降低作物灌溉成本,提高作物产量上有明显的作用,但由于常规滴灌系统存在许多问题尚待解决,致使灌溉的合理性无法得到有效执行。主要问题:人工操作的随意性过大,不能够严格执行灌溉制度;经验灌溉,无法保证灌溉的均匀度;全部人工操作,工作量大,无法解放劳动力。

我国农业用水量约占总用水量的80%左右,由于农业灌溉效率普遍低下,水的利用率仅为45%,而水资源利用率高的国家已达70%~80%,因而,解决农业灌溉用水的问题,对于缓解水资源的紧缺是非常重要的。





智慧灌溉系统简介

农业高效节水自动化灌溉系统由阀门控制系统土壤墒情监测系统水泵控制系统PC端后台管理系统、移动端APP监测服务中心等组成。监测服务中心与各监测系统通讯由各系统的田间控制器设备通过4G网络实现,各子系统通过阀控、传感器和田间控制器完成的监测和管理控制。




智能农业灌溉系统的特点

1、系统模块化、层次化设计,以提高效率,增加可维护性,便于扩展;

2、灵活的硬件配置,用户可以任意升级、更换被控硬件设备,而不需要更换软件;

3、人机界面友好,实现灌溉过程的无人值守,减少人员的工作强度,提高灌溉效率;

4、抗电磁干扰的能力强,保证系统在野外强电磁干扰的恶劣环境下能可靠地运行;

5、故障自动检测功能,提高系统的建设性,各种设备的布局要求美观。




阀门控制系统

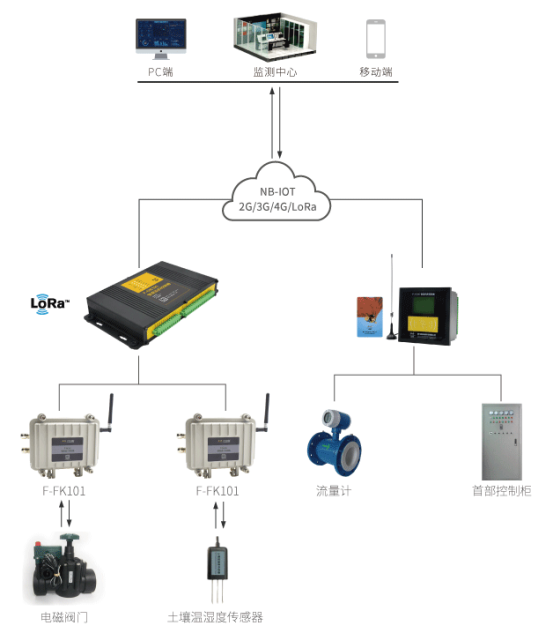

阀门监控系统由阀控、电磁阀和控制器系统组成。
阀门控制系统是对农田灌溉片区运行管网实现水流截断和分输作用。系统采用全无线漫游组网,田间不需要铺设线路,通过分区管理,级联通讯,实现数据的远程传输。每一个电磁阀有一个专用名称,根据轮灌制定的计划开启电磁阀,监控中心给指定电磁阀或者轮灌组下达指令,开启电磁阀灌水,或关闭电磁阀停止灌水。可根据土壤水分含量,联动阀门控制器实现自动灌溉,系统中设定土壤水分阈值,当土壤水分低于设定值阈值时,开启电磁阀灌水,当达到阈值时,关闭电磁阀停止灌水。
阀门控制器通过线缆与电磁阀相连,阀门控制器通过无线(lora)与田间控制器通讯,开关阀指令由田间控制器通过lora通讯方式,发送给阀门控制器。

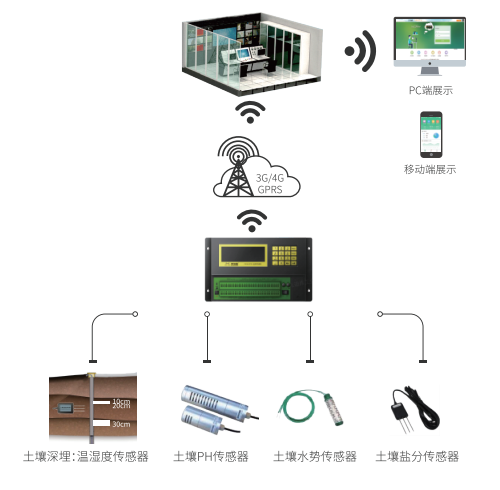

土壤墒情监测系统

土壤墒情监测系统由阀门控制器、土壤温湿度传感器和田间控制器组成。
土壤墒情监测系统主要针对土壤水份进行采集与处理。可采用全数字网络化平台管理,将前端数字采集到的数据利用无线通信终端,通过4G网络传回到控制中心及各监控中心,实现分布监控,集中控制和管理的功能。
土壤温湿度传感器通过485线缆与阀门控制器相连,阀门控制器通过lora与田间控制器通讯,采集的数据由田间控制器通过4G网络上传至监控中心。

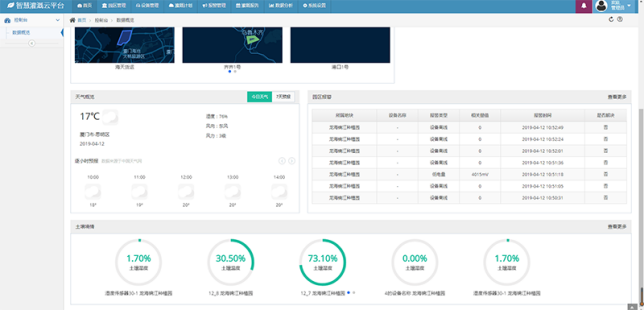

PC端后台管理系统

智慧灌溉云平台是利用互联网、云计算、大数据、移动应用等现代信息技术为作物精准灌溉提供云服务的智慧系统。智能灌溉云平台监测园区的作物、土壤墒情,合理制定灌溉计划,包含自动模式、手动模式。通过设备在线操作、远程操作,有效实现了灌溉水的自动化管理。
