随着智能家居市场的快速发展,智能插座作为智能家居的重要组成部分,受到越来越多消费者的青睐。智能插座不仅可以实现远程控制、定时开关等基本功能,还能通过连接智能手机或智能家居平台,实现更多智能化的操作和联动。在智能插座方案中,蓝牙和WIFI技术的结合成为一种常见的选择,为用户提供更加便捷和灵活的使用体验。
智能插座有三个重要的部分组成:硬件、软件、APP

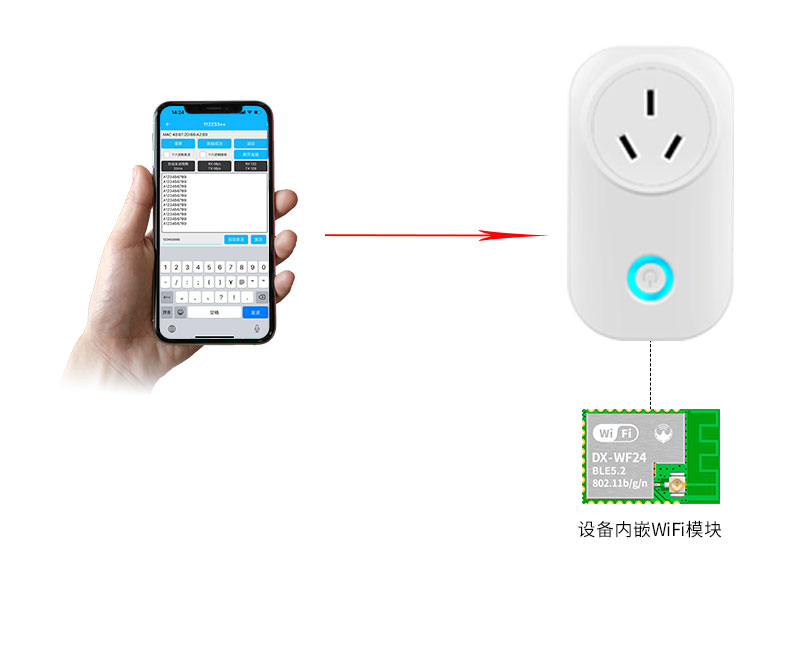

硬件包括壳料和PCBA板子,就是智能插座底板上放置WIFI+蓝牙二合一模块(例如:WF24,模块尺寸小,高速率数据传输,性能稳定,可蓝牙配网)
软件:可以自己用单片机写自己想要的功能
APP:可自主定义功能
WIFI+蓝牙二合一模块应用于智能插座有什么优势呢?
蓝牙连接:用于与周围智能设备实现短距离通信和联动控制。
WIFI连接:用于与智能手机或智能家居平台实现远程控制和数据传输。
智能化功能:支持定时开关、倒计时设置、电量统计等智能化功能,并且在WIFI断网的情况下,选择蓝牙继续调参数
安全保障:采用加密技术确保数据传输的安全性。
蓝牙+WIFI二合一方案的智能插座方案,结合了蓝牙和WIFI技术各自的优势,为用户提供了更加便捷、智能化的家居体验。未来随着智能家居市场的不断发展,智能插座方案将不断创新,为用户带来更多智能化、便捷化的生活体验。
点击购买:https://item.taobao.com/item.htm?ft=t&id=763512256407&spm=a21dvs.23580594.0.0.1d293d0dam57CK
1.模块概述
DX-WF24 是一款 Wi-Fi/蓝牙二合一模组,是深圳大夏龙雀科技有限公司为智能无线数据传输而打造,是一款高度集成的单芯片 Wi-Fi 802.11n 和蓝牙低功耗(BLE) 5.2 组合解决方案,专为需要 Wi-Fi/蓝牙二合一和紧凑尺寸的应用而设计。集成了功能强大的 32 位 MCU 和一套全面的外设接口。本模块支持 UART、SPI、I2C 等接口,支持 IO 口控制、ADC 采集,具有低功耗、高性能、高速度等优点。除了具有丰富的外设接口外,模组还拥有强大的信号处理能力,适用于 IoT 领域等多种应用场景,例如智能照明、智能家居、室内定位和其他复杂的物联网应用。
2.模块特点
Wi-Fi:
特性 Wi-Fi 符合 IEEE 802.11 b/g/n 1x1 标准
支持 20MHz 通道
支持工作模式 STA、AP、AP+STA
发射功率高达+19 dBm
接收灵敏度-99 dBm
蓝牙 BLE:
支持 5.2 蓝牙协议
支持蓝牙低功耗(LE),1 Mbps,2 Mbps,远距离(125 kbps 和 500 kbps)
广播扩展
蓝牙测向:到达角(AoA)和离开角(AoD)
支持多达 16 个天线阵列,用于精确的室内定位集成蓝牙 LE/WLAN 共存(PTA)
存储器:
32 位 MCU,最高 160MHz
2 MB SiP Flash
288 KB RAM
UART/JTAG 用于下载和调试
外设 IO 口:
具有 15 个通用数字 lO 口
具有一个通用异步接收/发送(UART)接口
具有一个 SPI 接口
具有一个 I2C 接口
具有 6 个 32 位 PWM 通道
支持多达 4 个 ADC 外部输入通道
时钟管理:
外部振荡器:26 MHz 晶体振荡器(X26M)
内部振荡器:26 ~ 160 MHz 数字控制振荡器(DCO),32 kHz 环形振荡器(ROSC)
480 MHz DPLL
电源管理:
工作电压: 2.7 V ~3.6 V (参考值:3.3 V)
嵌入 LDO 稳压器
板载 PCB 天线/外接天线可选
工作温度范围:-40 ~ +105℃
3.模块应用
摄像头视频流传输
智慧楼宇
智慧农业
健康/医疗/看护
可穿戴电子产品
家庭自动化
OTT 电视盒/机顶盒设备
工业自动化
音频设备
Wi-Fi 玩具
零售 & 餐饮
