一、系统组成

燃气检测器：采用高精度气敏传感器，能够实时监测空气中的燃气浓度，并将数据传输给报警控制器。

报警控制器：接收燃气检测器的信号，根据预设的报警阈值判断是否触发报警。同时，报警控制器还具备联网功能，可以将报警信息实时上传至云平台或发送到用户手机。

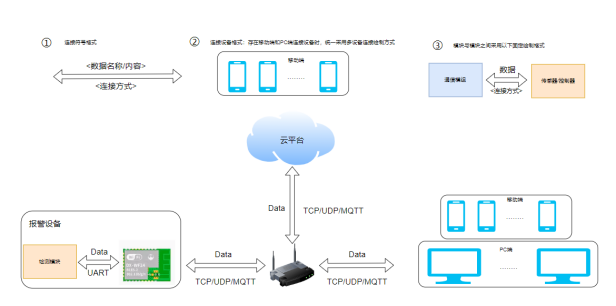

物联网通信模块：实现报警控制器与云平台或用户手机之间的数据传输，支持多种通信协议和通信方式。

平台监控：手机APP和小程序或者网页,用户拿起手机或者打开电脑就能轻松管理成百上千的前端设备，极力提高了管理和工作效率，这也是物联网的意义所在--通过联网，大数据分析处理等技术手段提高生产中的管理和工作效率

二、工作原理

实时监测：燃气检测器通过气敏传感器实时监测空气中的燃气浓度，并将数据通过物联网通信模块传输给报警控制器。

数据分析与判断：报警控制器接收燃气检测器的数据后，进行实时分析并与预设的报警阈值进行比较。如果燃气浓度超过阈值，则触发报警。

报警输出：报警控制器触发报警后，会输出声光报警信号，同时启动联动控制功能，如关闭燃气阀门、启动排风扇等。此外，报警控制器还会将报警信息通过物联网通信模块上传至云平台或发送到用户手机。

三、系统特点

实时监测与预警：物联网燃气报警系统能够24小时不间断地监测燃气浓度，一旦检测到燃气泄漏，会立即触发报警并通知用户。

远程监控与管理：用户可以通过手机或电脑等终端设备远程监控家中的燃气安全状况，随时掌握家中的安全信息。

点击购买：https://item.taobao.com/item.htm?ft=t&id=763512256407&spm=a21dvs.23580594.0.0.1d293d0dam57CK

1.模块概述

DX-WF24 是一款 Wi-Fi/蓝牙二合一模组，是深圳大夏龙雀科技有限公司为智能无线数据传输而打造，是一款高度集成的单芯片 Wi-Fi 802.11n 和蓝牙低功耗(BLE) 5.2 组合解决方案，专为需要 Wi-Fi/蓝牙二合一和紧凑尺寸的应用而设计。集成了功能强大的 32 位 MCU 和一套全面的外设接口。本模块支持 UART、SPI、I2C 等接口，支持 IO 口控制、ADC 采集，具有低功耗、高性能、高速度等优点。除了具有丰富的外设接口外，模组还拥有强大的信号处理能力，适用于 IoT 领域等多种应用场景，例如智能照明、智能家居、室内定位和其他复杂的物联网应用。

2.模块特点

Wi-Fi:

 特性 Wi-Fi 符合 IEEE 802.11 b/g/n 1x1 标准

 支持 20MHz 通道

 支持工作模式 STA、AP、AP+STA

 发射功率高达+19 dBm

 接收灵敏度-99 dBm

蓝牙 BLE：

 支持 5.2 蓝牙协议

 支持蓝牙低功耗(LE)，1 Mbps，2 Mbps，远距离(125 kbps 和 500 kbps)

 广播扩展

 蓝牙测向:到达角(AoA)和离开角(AoD)

 支持多达 16 个天线阵列，用于精确的室内定位集成蓝牙 LE/WLAN 共存(PTA)

存储器：

 32 位 MCU，最高 160MHz

 2 MB SiP Flash

 288 KB RAM

 UART/JTAG 用于下载和调试

外设 IO 口：

 具有 15 个通用数字 lO 口

 具有一个通用异步接收/发送(UART)接口

 具有一个 SPI 接口

 具有一个 I2C 接口

 具有 6 个 32 位 PWM 通道

 支持多达 4 个 ADC 外部输入通道

时钟管理：

 外部振荡器：26 MHz 晶体振荡器(X26M)

 内部振荡器：26 ~ 160 MHz 数字控制振荡器(DCO)，32 kHz 环形振荡器(ROSC)

 480 MHz DPLL

电源管理：

 工作电压： 2.7 V ~3.6 V (参考值：3.3 V)

 嵌入 LDO 稳压器

 板载 PCB 天线/外接天线可选

 工作温度范围：-40 ~ +105℃

3.模块应用

 摄像头视频流传输

 智慧楼宇

 智慧农业

 健康/医疗/看护

 可穿戴电子产品

 家庭自动化

 OTT 电视盒/机顶盒设备

 工业自动化

 音频设备

 Wi-Fi 玩具

 零售 & 餐饮
