在国外的许多地区，人员分布呈现出较为分散的状态。这种独特的人口分布模式催生了大量的小型超市。大型商超可借助后台软件批量更改价签，但是小超市因规模和资源有限，难以建立和维护这样的系统，因此手机连接蓝牙价签的方案极具必要性。

通过该方案，店主和工作人员用智能手机直接连接价签，无需复杂的网络和昂贵设备，成本和技术门槛低。可随时根据情况更新价签信息，为小超市的日常运营提供了极大的便利，使得商品信息的管理能够更加及时、准确地反映市场的变化，从而提升小超市在分散的市场环境中的竞争力。

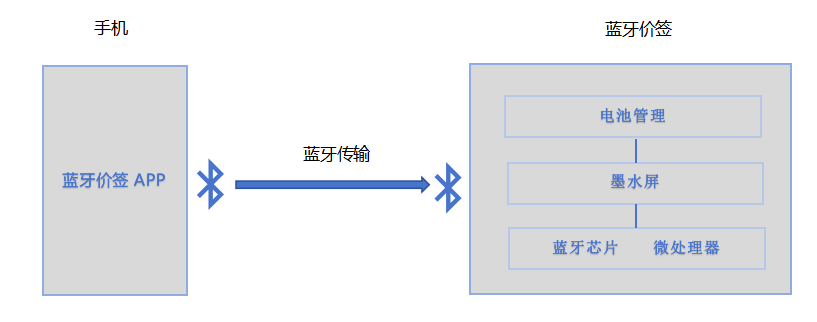

一、硬件构成

1、墨水屏：根据实际应用场景和需求选择合适尺寸、分辨率和显示颜色（如黑白或黑白红三色）的墨水屏

2、蓝牙芯片：负责与手机进行蓝牙通信，选择低功耗、信号稳定且兼容性好的蓝牙芯片

3、微处理器：电子价签的核心控制部件，负责处理蓝牙接收的数据，控制显示屏的显示内容，以及管理电源等（部分蓝牙芯片可实现这个功能）。

4、电源管理系统: 电池和电源管理芯片。

二、工作原理：

1、通过专门配置工具手机app与蓝牙价签进行配对连接

2、连接成功后，可在app中设置成品的信息，如价格，商品名称等，这些信息通过蓝牙传输到价签的微处理器。

3、当需要更改商品信息，再次打开app，连接对应价签，在app中修改商品信息，新的数据通过蓝牙传输到价签的蓝牙，收到数据后，将其传递给微处理器，对数据进行处理，并将新的信息发送到显示屏进行显示。

三、模块推荐

下单链接：https://item.taobao.com/item.htm?ft=t&id=836536038939&spm=a21dvs.23580594.0.0.1d292c1bcGrq0l

1.1. 概述

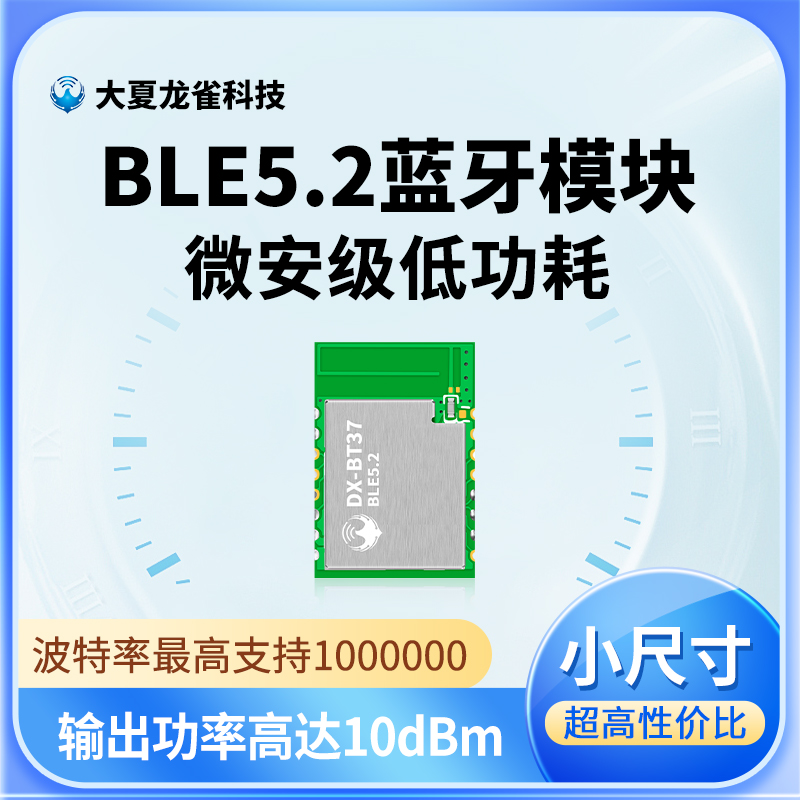

DX-BT37 蓝牙模块是深圳大夏龙雀科技有限公司专为智能无线数据传输而打造，采用 BK3633 芯片，支持蓝⽛5.2 协议。支持 AT 指令，用户可根据需要更改串口波特率、设备名称等参数，使用灵活。DX-BT37 具有超低功耗的特点。嵌⼊式⾼阶⼲扰抑制滤波器和快速⾃动增益控制逻辑，使其在⾼⼲扰环境下⼯作良好。本模块集成了⾼性能射频收发器、基带、低功耗处理器、功能丰富的外设单元、可编程的协议和配置⽂件，只需配备少许的外围元器件就能实现其强大功能，并可根据客户需求定制开发各种项目。

1.2. 特点

蓝牙：

 蓝⽛5.2 协议

核心和内存：

 蓝⽛低功耗(LE)125 kbps，500 kbps，1 Mbps 和 2 Mbps

 典型蓝⽛1 Mbps

 ⾼输出功率⾼达 10 dBm，蓝⽛LE 功率控制

 32 位 RISC 内核，80 KB 数据存储器，⾼达 80 MHz 速度

 500kb 可编程 Flash

时钟：

 带有内部可调负载电容的 16 MHz 晶体参考时钟

 80 MHz 数字锁相环时钟

 32 kHz 环形振荡器

 外部 32 kHz 晶体振荡器

 单⽚机可与任意带内部分频器的时钟源配合运⾏

接口和外围设备：

 Quad IO FLASH 编程

 I2C 接口

 ⾼速 SPI 接口⾼达 32MHz

 多通道⾼分辨率 32 位 PWM 与捕获模式

 ⽚上⾼精度温度传感器

 ⽚上 10 位通⽤ADC

 具有多路接口功能的 GPIOs

 AES 128 位硬件加速器

 高质量高速低功耗时钟输出

 码加密和在线解密

 安全 JTAG 和系统保护

模块参数：

 工作电压：2.0~3.6 V(典型值：3.3V)

 5 毫安左右全⼯作电流

 1μA 左右的深度睡眠电流带低功耗运⾏计时器

 工作温度：-40~+125 ℃

 空旷可视距离：181.6m

1.3. 应用

 智能家居

 智能教育设备

 医疗设备监测与无线控制

 测量与监控系统

 工业传感器与控件

 追踪定位
