智能商用电子秤

发布时间:2025-03-13 已被浏览 89 次

商用电子秤市场是一个庞大且不断增长的市场,其主要应用领域包括超市、商场、食品加工厂等。随着商业场所的不断发展,对于商品重量的精确测量和计价越来越重要,电子秤在商业领域的应用前景非常广阔,特别是计价秤和计数秤的需求量将会不断增长。

商用电子秤本身有测量很精确的传感器,在这基础上增加智能模块(蓝牙模块/WIFI模块),能够带来哪些便利呢?




1、商用秤可以通过接线的方式显示当前称重数值

2、可以通过手机APP,把时间段内的称重数据传送给手机进行保存汇总,方便商家核对数据

3、增加WIFI模块,可以远程查看数据。

4、可延展增加其他功能,例如增加摄像头,自动拍照识别种类,可统计品种的销量情况。


模块选型:DX-BT24低功耗蓝牙模块,DX-WF24蓝牙+WiFi二合一模块 (蓝牙模块可选外接天线和板载天线),可提供安卓和IOS的APP参考代码,提高项目开发进度



点击购买:https://item.taobao.com/item.htm?ft=t&id=621716432187&spm=a21dvs.23580594.0.0.1d293d0dsipWcr

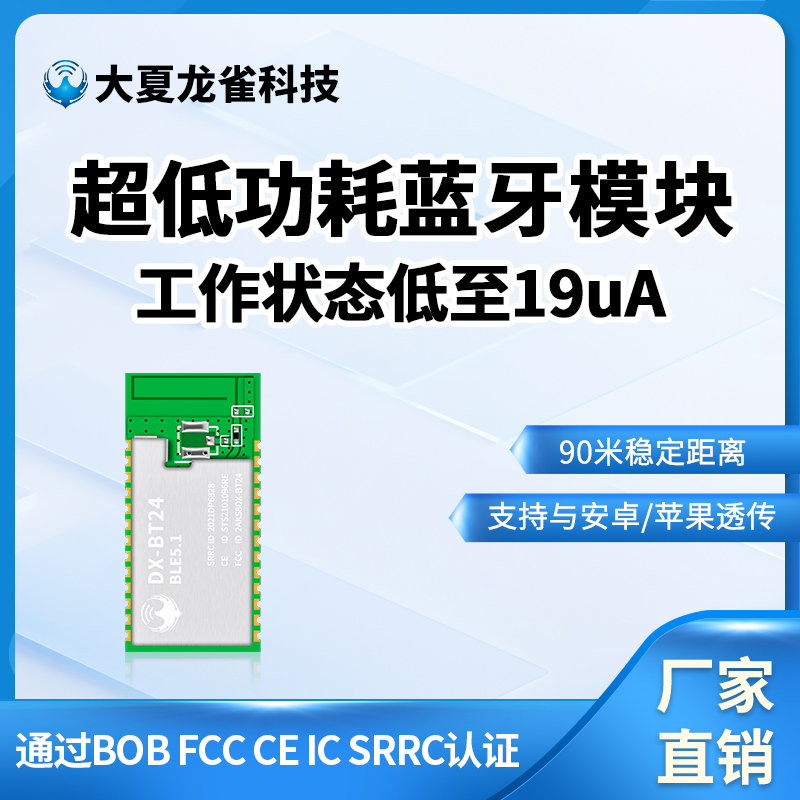

1.模块概述

DX-BT24 蓝牙模块是深圳大夏龙雀科技有限公司为智能无线数据传输而打造,采用DIALOG 14531芯片,遵循蓝牙 BLE5.1 规范。支持AT指令,用户可根据需要更改串口波特率,设备名称等参数,使用灵活。本模块支持 UART、SPI、I2C 等接口,支持IO口控制、ADC采集,具有成本低、功耗低、接收灵敏度高等优点,只需配备少许的外围元器件就能实现其强大功能,并可根据客户需求定制开发各种项目。

2.模块特点

官网小黑点.png DIALOG 14531主控芯片

官网小黑点.png 蓝牙 BLE5.1 协议

官网小黑点.png 功耗可低至 2uA

官网小黑点.png 从模块可视距离90M,主模块可视距离20M

官网小黑点.png 传输速率 10K Bytes/s

官网小黑点.png 可选择板载天线或外接天线

官网小黑点.png 工作温度 -40~+85℃

官网小黑点.png 支持 UART、IIC、SPI、GPIO 硬件接口

官网小黑点.png 拥有CE、FCC、SRRC、BQB、IC认证

官网小黑点.png 可选择直驱模式程序,可选择单主模式程序,可选一主多从模式程序,可定制蓝牙网关

3.模块应用

官网小黑点.png 智能家居

官网小黑点.png 智能教育设备

官网小黑点.png 测量与监控系统

官网小黑点.png 医疗设备监测与无线控制

官网小黑点.png 工业传感器与控件

官网小黑点.png 追踪定位



点击购买:https://item.taobao.com/item.htm?ft=t&id=763512256407&spm=a21dvs.23580594.0.0.1d293d0dam57CK


1.模块概述

DX-WF24 是一款 Wi-Fi/蓝牙二合一模组,是深圳大夏龙雀科技有限公司为智能无线数据传输而打造,是一款高度集成的单芯片 Wi-Fi 802.11n 和蓝牙低功耗(BLE) 5.2 组合解决方案,专为需要 Wi-Fi/蓝牙二合一和紧凑尺寸的应用而设计。集成了功能强大的 32 位 MCU 和一套全面的外设接口。本模块支持 UART、SPI、I2C 等接口,支持 IO 口控制、ADC 采集,具有低功耗、高性能、高速度等优点。除了具有丰富的外设接口外,模组还拥有强大的信号处理能力,适用于 IoT 领域等多种应用场景,例如智能照明、智能家居、室内定位和其他复杂的物联网应用。


2.模块特点

Wi-Fi:

未标题-2.png 特性 Wi-Fi 符合 IEEE 802.11 b/g/n 1x1 标准

未标题-2.png 支持 20MHz 通道

未标题-2.png 支持工作模式 STA、AP、AP+STA

未标题-2.png 发射功率高达+19 dBm

未标题-2.png 接收灵敏度-99 dBm

蓝牙 BLE:

未标题-2.png 支持 5.2 蓝牙协议

未标题-2.png 支持蓝牙低功耗(LE),1 Mbps,2 Mbps,远距离(125 kbps 和 500 kbps)

未标题-2.png 广播扩展

未标题-2.png 蓝牙测向:到达角(AoA)和离开角(AoD)

未标题-2.png 支持多达 16 个天线阵列,用于精确的室内定位集成蓝牙 LE/WLAN 共存(PTA)

存储器:

未标题-2.png 32 位 MCU,最高 160MHz

未标题-2.png 2 MB SiP Flash

未标题-2.png 288 KB RAM

未标题-2.png UART/JTAG 用于下载和调试

外设 IO 口:

未标题-2.png 具有 15 个通用数字 lO 口

未标题-2.png 具有一个通用异步接收/发送(UART)接口

未标题-2.png 具有一个 SPI 接口

未标题-2.png 具有一个 I2C 接口

未标题-2.png 具有 6 个 32 位 PWM 通道

未标题-2.png 支持多达 4 个 ADC 外部输入通道

时钟管理:

未标题-2.png 外部振荡器:26 MHz 晶体振荡器(X26M)

未标题-2.png 内部振荡器:26 ~ 160 MHz 数字控制振荡器(DCO),32 kHz 环形振荡器(ROSC)

未标题-2.png 480 MHz DPLL

电源管理:

未标题-2.png 工作电压: 2.7 V ~3.6 V (参考值:3.3 V)

未标题-2.png 嵌入 LDO 稳压器

未标题-2.png 板载 PCB 天线/外接天线可选

未标题-2.png 工作温度范围:-40 ~ +105℃


3.模块应用

未标题-2.png 摄像头视频流传输

未标题-2.png 智慧楼宇

未标题-2.png 智慧农业

未标题-2.png 健康/医疗/看护

未标题-2.png 可穿戴电子产品

未标题-2.png 家庭自动化

未标题-2.png OTT 电视盒/机顶盒设备

未标题-2.png 工业自动化

未标题-2.png 音频设备

未标题-2.png Wi-Fi 玩具

未标题-2.png 零售 & 餐饮
