暑假两个月，从硬件接线到小程序上线，我终于搞定了这套全1栈物联网云控系统！基于 STM32F103 主控、WF24 WiFi+BLE 双模模块，搭配 EMQX 公网服务器和微信小程序，实现了「蓝牙一键配网」「MQTT 远程控制」「多设备状态同步」三大核心功能，满足大家的物联网那个项目开发，实现智能远程控制、远程数据采集等功能场景，新手也能跟着复现～ 今天把完整开发流程拆解开，从硬件选型到代码实现，再到踩坑记录，全部分享给大家！
一、项目亮点先睹为快
开发过程记录
为什么值得花时间做这个项目？核心亮点直接戳中物联网开发痛点：
双模通信：蓝牙本地配网 + MQTT 云端控制，解决 “新设备联网难”“远程控制不稳定” 问题
全栈覆盖：从 STM32 底层驱动→模块 AT 指令配置→MQTT 协议通信→微信小程序开发，一套流程打通
实用功能：支持 5 台设备管理、自定义设备名称、状态实时同步、断电自动重连
零成本上手：使用 EMQX 免费公网服务器，无需自己搭建后端，微信小程序即开即用
二、硬件选型与原理架构

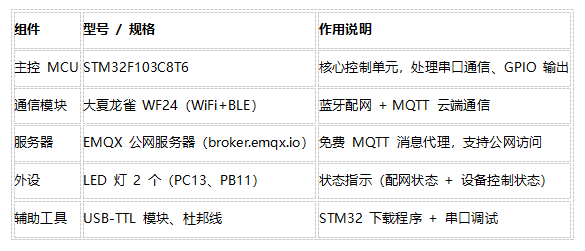

1. 核心硬件清单

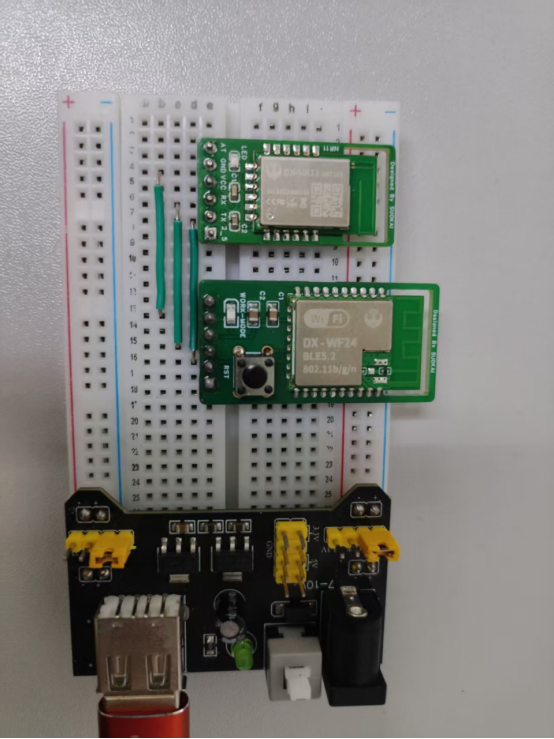

大夏龙雀【DX-WF24】WiFi+蓝牙二合一通信模块
2. 硬件连接逻辑

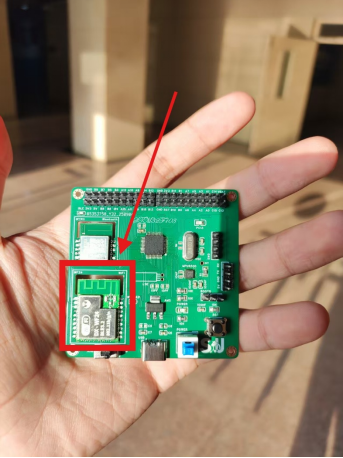

物联板PCB
· STM32 ↔ WF24 模块：通过 USART1 通信（PA9-TX → 模块 RX，PA10-RX → 模块 TX）
· STM32 GPIO 分配：PC13（配网状态灯，默认亮，配网成功灭）、PB11（设备 1 控制灯）
· 供电：STM32 和 WF24 均采用 5V 供电，注意共地避免干扰

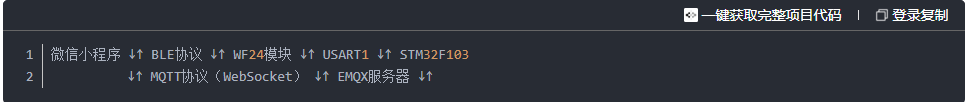

3. 整体架构流程图
· 配网阶段：小程序通过蓝牙给 WF24 发 WiFi 账号密码，STM32 存储后触发联网
· 控制阶段：小程序通过 MQTT 发指令→EMQX 服务器→WF24→STM32 执行→上报状态→小程序同步
三、STM32 端核心代码实现（底层驱动 + MQTT 接入）
STM32 是整个系统的 “大脑”，负责解析指令、控制外设、与模块通信，核心代码按功能拆分，新手可直接复用！

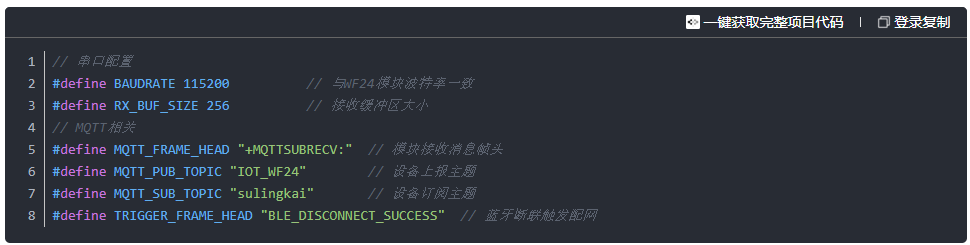

1. 关键宏定义（统一配置，方便修改）

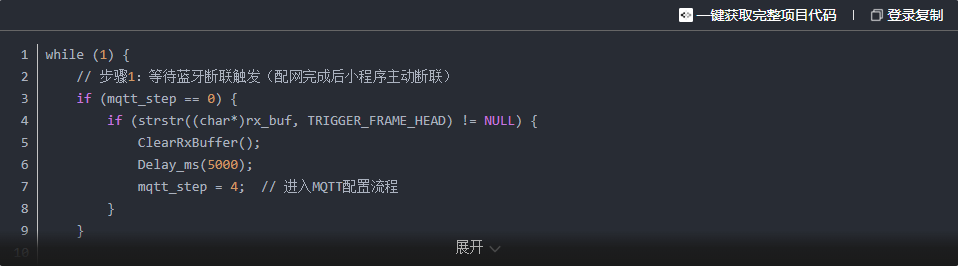

2. MQTT 接入核心流程（WF24 模块 AT 指令配置）
WF24 模块支持 AT 指令配置，STM32 通过串口发送指令完成联网和 MQTT 连接，流程如下：
设置模块进入简易配对模式（自动重连云服务器）：
AT+SIMPLEMODE=3,4
设置WiFi名称、密码：
AT+CWJAP=bulingbuling,123456789
设置客户端ID
AT+MQTTLONGUSERNAME=WIFI24
连接MQTT云服务器：
AT+MQTTCONN=broker.emqx.io,1883,1
模块订阅主题：
AT+MQTTSUB=phone,0
模块发布主题：
AT+MQTTPUBRAW=wf24,12,0,0
Wf24为发布主题，12为即将透传的数据长度，发送指令后模块返回“>”，即可发送透传数据。

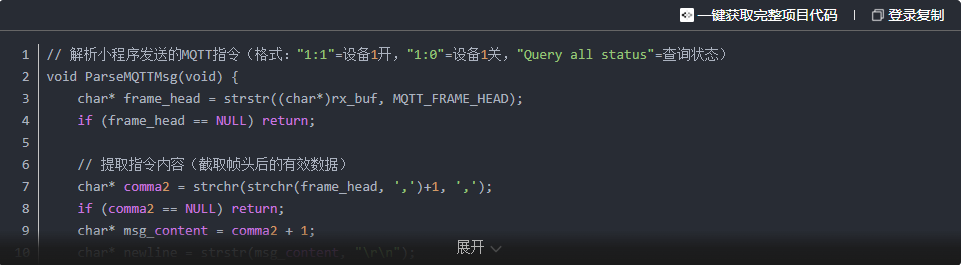

3. 指令解析与状态上报（核心业务逻辑）
STM32 通过串口接收 WF24 转发的 MQTT 指令，解析后控制外设，同时上报执行结果：
四、微信小程序开发（前端交互 + 双模通信）
小程序是用户交互入口，核心实现「蓝牙配网」和「MQTT 云控」两大功能，原生开发 + mqtt.js 库即可搞定，注意由于微信对小程序请求网络接口的严格监管，所以必须提前在小程序的开发后台中进行域名（EMQX公网服务器broker.emqx.io）配置域名白名单，确保小程序可以通过域名正常访问网络接口。

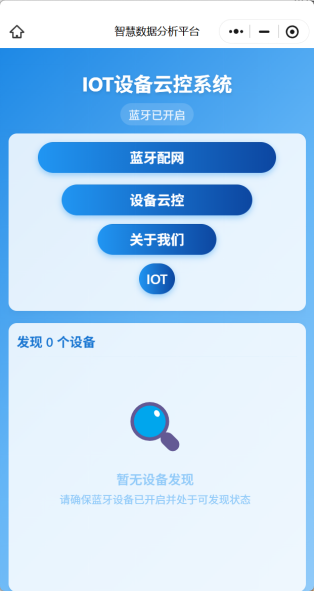

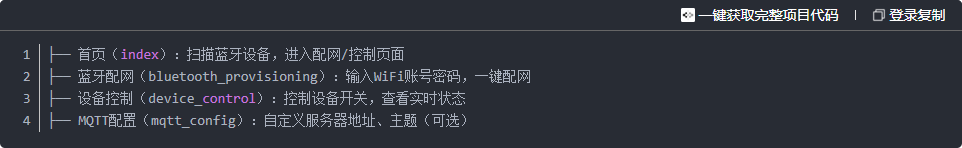

1. 小程序核心页面结构

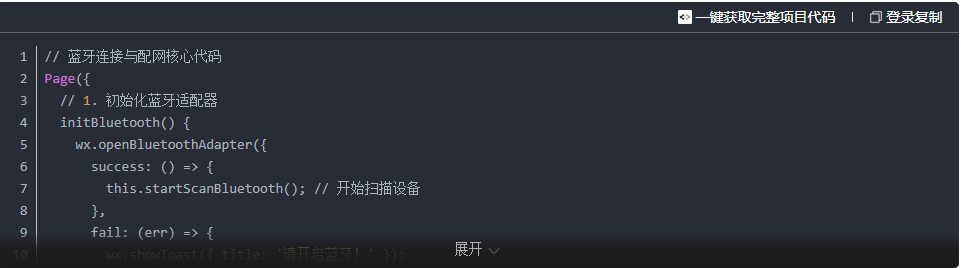

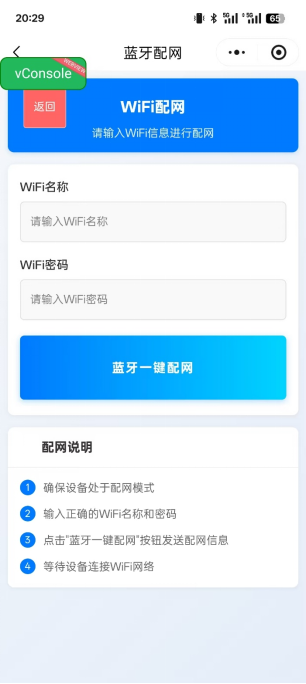

2. 蓝牙一键配网
原理：STM32 上电后默认开启 WF24 的蓝牙功能，小程序连接蓝牙后，将 WiFi 信息通过 BLE 发送给 WF24，STM32 存储后触发联网流程。

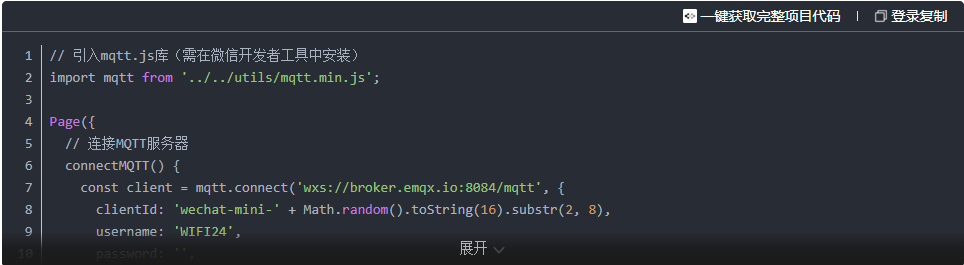

3. MQTT 云端控制（远程通信核心）
小程序通过 WebSocket 连接 EMQX 服务器（端口 8084），实现指令发送和状态接收：
4. 状态同步机制（避免控制失效）
· 本地存储：小程序通过wx.setStorageSync保存设备状态，下次打开自动加载
· 云端查询：进入控制页面后，自动发送Query all status指令，获取设备最新状态
· 双向确认：小程序发送控制指令后，必须收到 STM32 的状态上报，才更新按钮状态
五、开发踩坑记录
1. WF24 模块波特率不匹配：模块默认波特率是 115200，STM32 串口必须和其一致，否则会出现乱码（我一开始误设为 9600，调试了 2 小时才发现）
2. MQTT 连接失败：微信小程序不支持 TCP 直连，必须用 WebSocket 连接（端口 8084），而 STM32 端用 1883 端口
3. 蓝牙配网数据丢失：WF24 的 BLE 特征值一次最多发送 20 字节，WiFi 密码过长时要分帧发送（我用的 WiFi 密码较短，直接发送没问题）
4. 状态同步延迟：一开始没加 “指令确认” 机制，导致小程序显示 “开” 但设备没响应，后来增加了 “发送指令→接收上报→更新状态” 的逻辑
5. EMQX 服务器连接不稳定：公网服务器偶尔会断连，在小程序端添加client.on('reconnect', () => { ... })自动重连逻辑
六、演示效果
https://live.csdn.net/v/506305
https://live.csdn.net/v/506305
1. 蓝牙配网：打开小程序→扫描 WF24→输入 WiFi 信息→点击配网→3 秒后 PC13 灯熄灭（配网成功）
2. 远程控制：离开蓝牙范围，打开 4G/5G→进入小程序控制页面→点击设备 1 开关→PB11 灯亮 / 灭，小程序按钮同步更新
3. 多设备管理：修改 STM32 的发布 / 订阅主题，可支持 5 台设备独立控制，自定义设备名称（如 “卧室灯”“客厅风扇”）
七、总结
这个项目从 0 到 1 覆盖了物联网开发的核心环节：硬件驱动→模块通信→云端协议→前端交互，不仅学会了 STM32 串口编程、MQTT 协议原理、蓝牙配网逻辑，还掌握了微信小程序的开发流程，暑假的付出太值了！
可优化方向
· 增加设备状态历史记录（通过 EMQX 存储消息日志）
· 支持更多设备类型（如温湿度传感器数据上报）
· 添加异常报警功能（设备离线时小程序推送通知）
· 优化配网流程（自动识别附近 WiFi，无需手动输入）
