一、项目背景与硬件介绍

在无线通信开发中，2.4GHz频段的无线模块应用广泛，而Si24R1作为一款高性能的2.4GHz无线收发芯片，因其低成本、低功耗的特性被大量应用于物联网、智能家居等领域。本次项目基于**大夏龙雀开发板**实现了一个Si24R1无线信道扫描器，能够检测2.4GHz频段各信道的信号强度，为无线通信调试和环境分析提供参考。

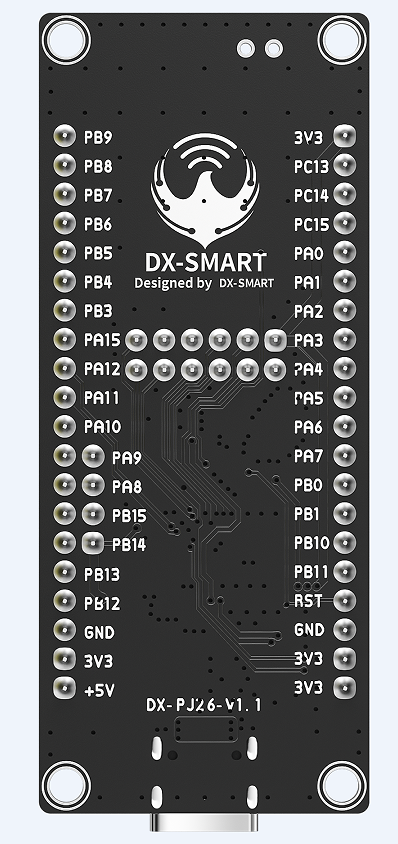

1.1 大夏龙雀开发板

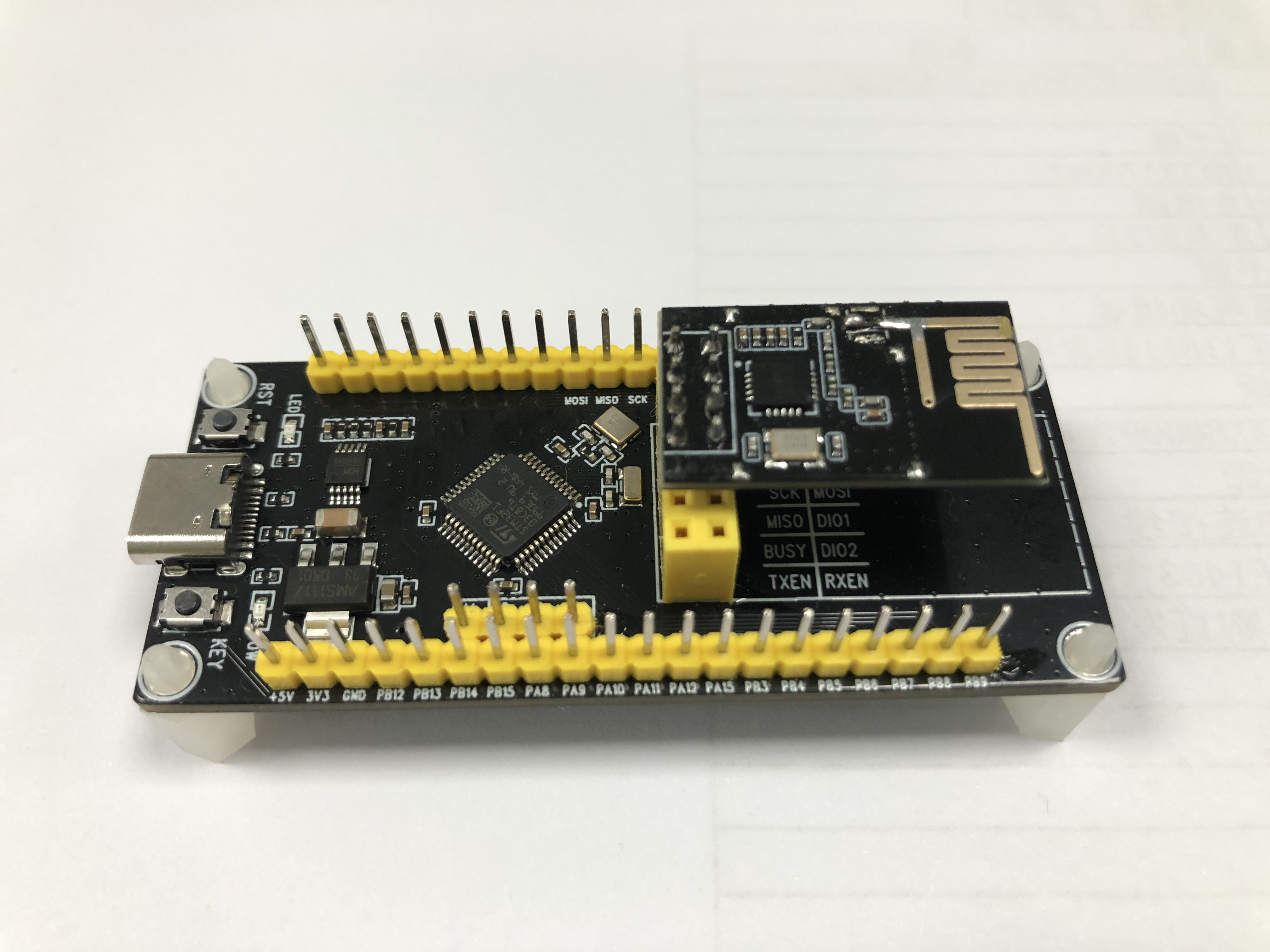

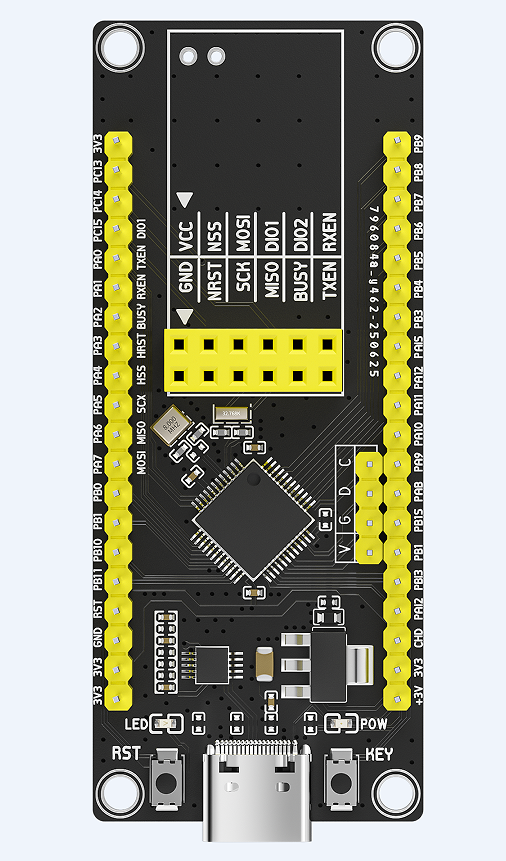

大夏龙雀开发板基于STM32F103系列微控制器设计，具备以下特点：

- 丰富的外设接口，包括SPI、UART、GPIO等，完美支持Si24R1模块

- 板载LED指示灯，方便调试状态指示

- 兼容标准Arduino接口，扩展能力强

- 支持3.3V/5V双电压供电，适配多种传感器模块

1.2 Si24R1无线模块

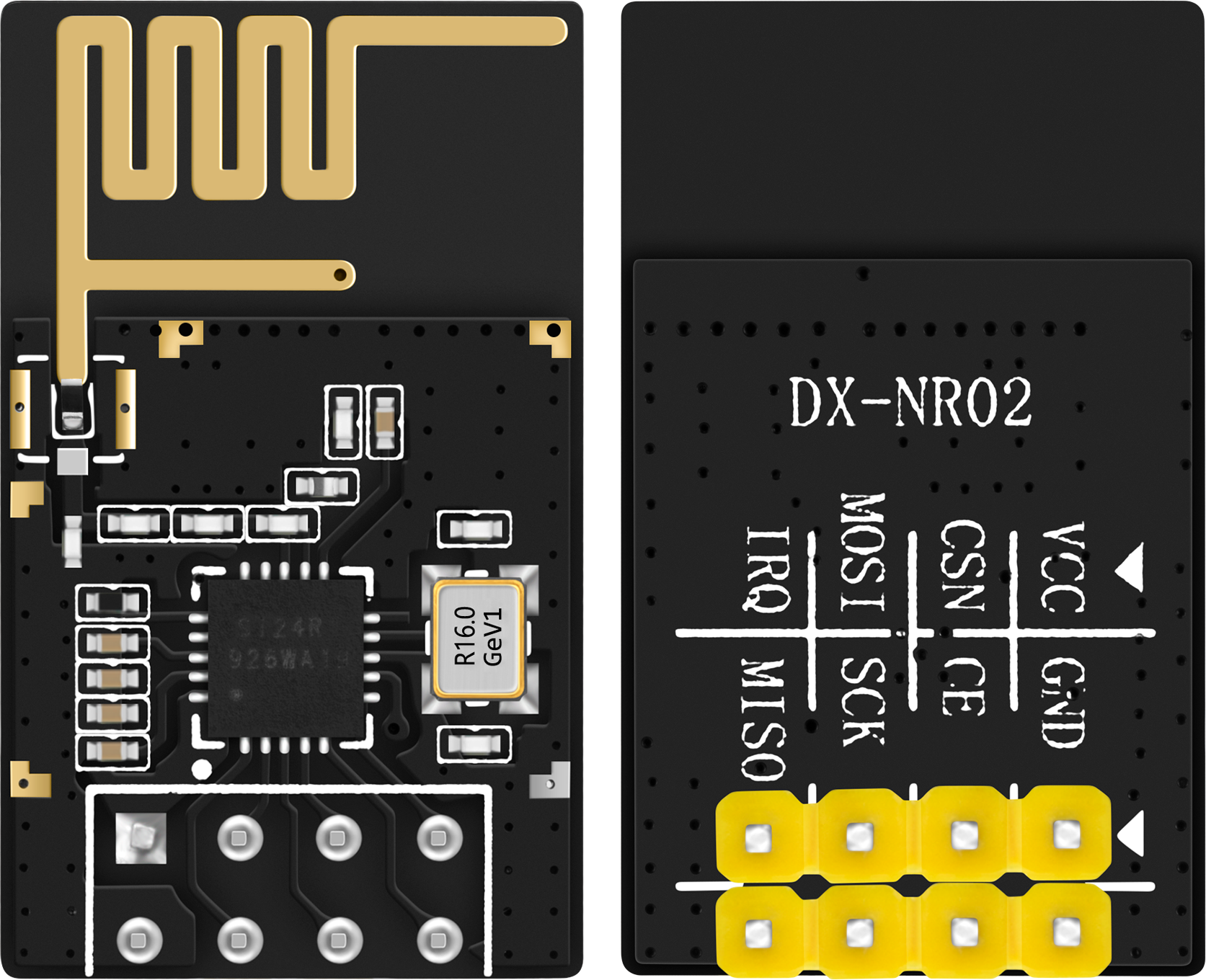

Si24R1是一款工作在2.4-2.5GHz ISM频段的无线收发器，主要特性包括：

- 支持126个通信信道（2400MHz-2525MHz）

- 数据传输速率可达2Mbps

- 内置硬件CRC校验和自动应答功能

- 低功耗设计，适合电池供电设备

- 支持多点通信和跳频通信

二、硬件连接方案

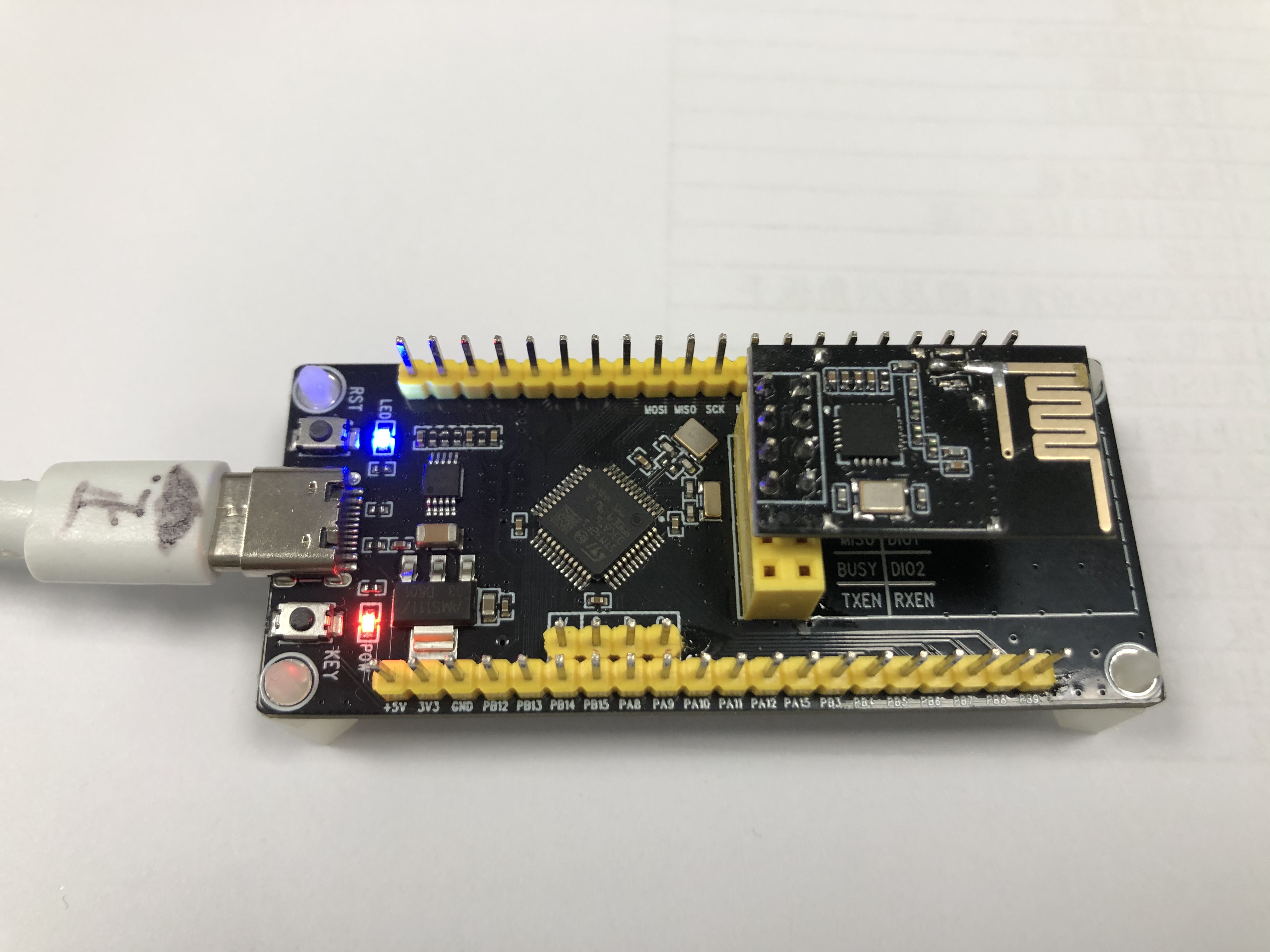

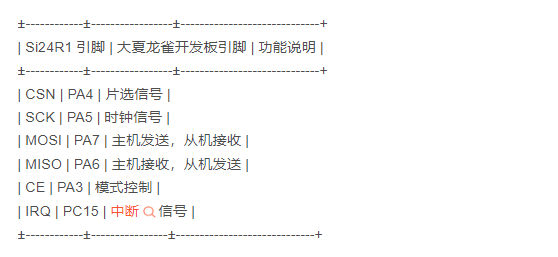

本项目中Si24R1与大夏龙雀开发板的连接采用SPI通信方式，具体接线如下：

LED指示灯连接在PB11引脚，用于指示扫描状态。

三、软件设计与实现

3.1 系统架构

程序主要由以下几个模块组成：

- SPI通信驱动：实现与Si24R1的硬件通信

- Si24R1驱动：提供模块初始化、读写寄存器、发送接收数据等功能

- 定时器模块：提供时间基准，用于信道扫描计时

- 串口模块：输出扫描结果到上位机

- 主程序：实现信道扫描逻辑和结果展示

3.2 核心代码解析

3.2.1 Si24R1初始化

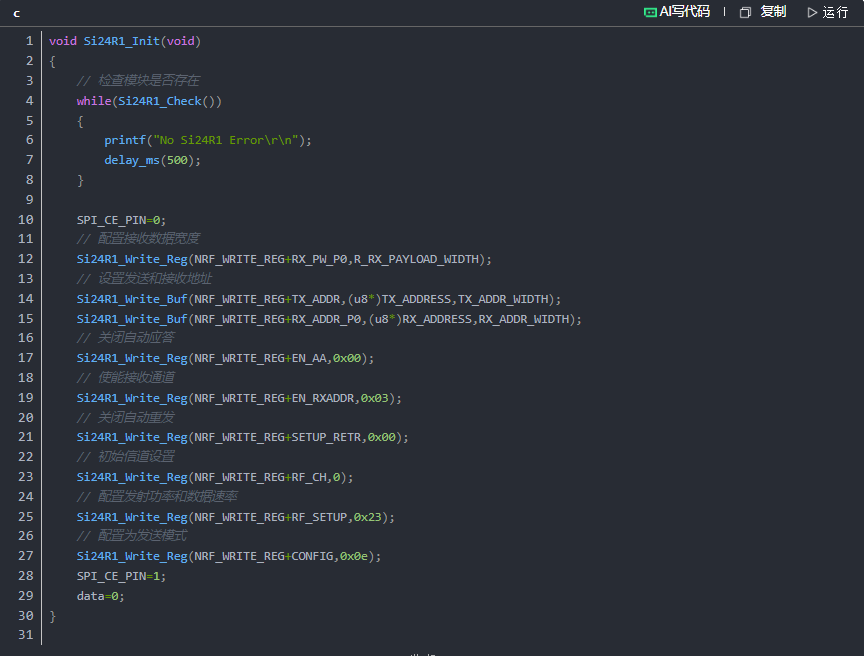

Si24R1的初始化是确保模块正常工作的关键，主要包括寄存器配置、地址设置和模式初始化：

3.2.2 信道扫描实现

扫描功能是本项目的核心，通过遍历所有126个信道，检测每个信道的信号强度：

3.2.3 SPI通信实现

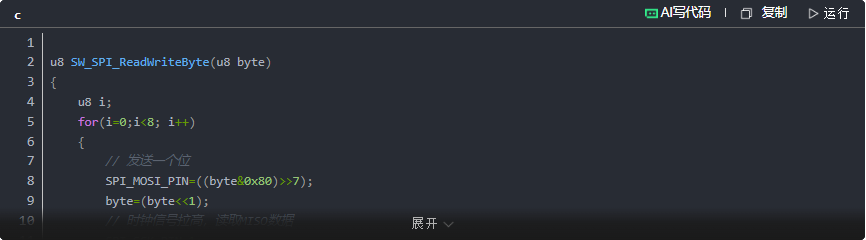

SPI通信是Si24R1与MCU之间的数据传输桥梁，以下是软件SPI的实现：

四、实验结果与分析

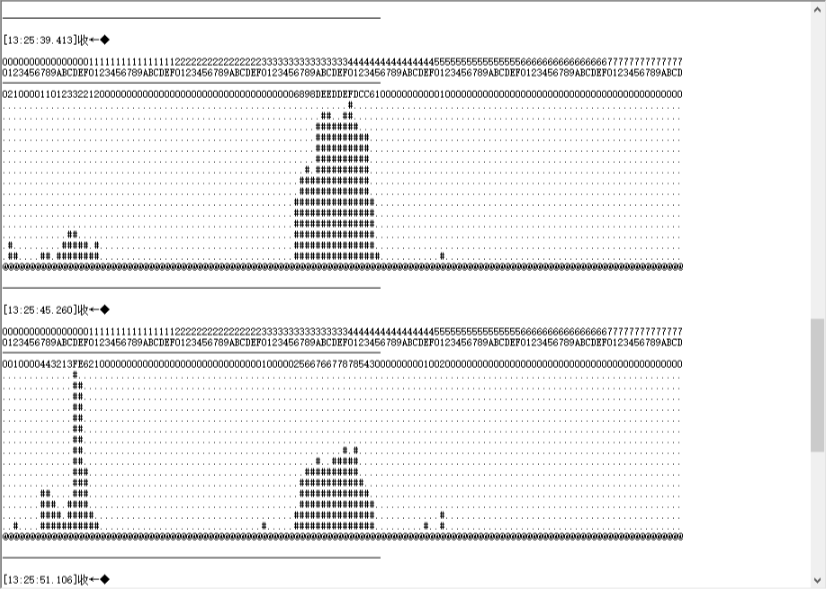

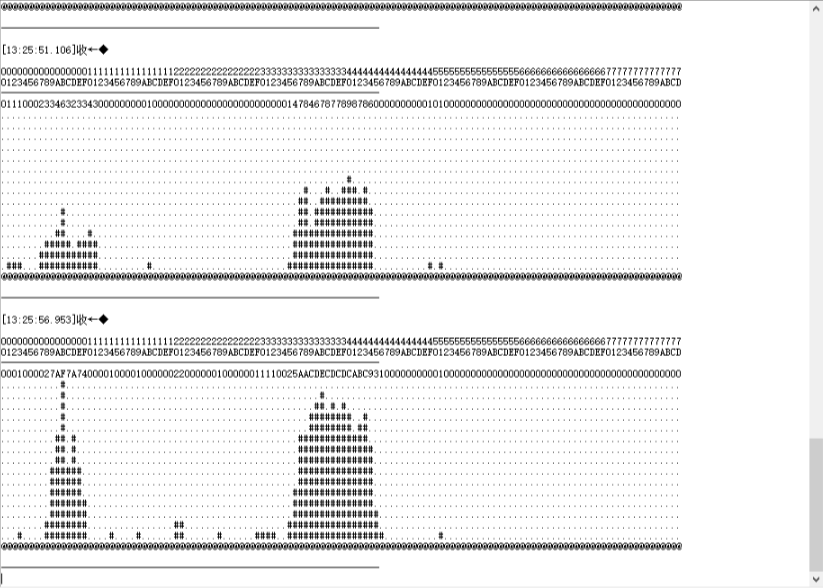

程序运行后，开发板会对2.4GHz频段的126个信道进行循环扫描，每个信道扫描100次，通过串口输出如下信息：

1. 信道索引的高位和低位十六进制表示

2. 每个信道的信号强度计数（0x0-0xF）

3. ASCII图形化显示，通过"."和"#"直观展示信号强度

实验结果可用于：

- 分析当前环境的无线信号分布

- 选择干扰较小的信道进行无线通信

- 检测潜在的无线干扰源

五、总结与扩展

本项目基于大夏龙雀开发板和Si24R1模块实现了一个实用的无线信道扫描器，通过该项目可以深入理解：

1. Si24R1模块的工作原理和编程方法

2. SPI通信协议的软件实现

3. STM32微控制器的定时器和GPIO应用

未来可以扩展的功能：

- 增加信号强度阈值报警功能

- 实现无线数据传输功能

- 开发上位机软件进行数据可视化

- 增加电池供电方案，实现便携式扫描器

通过这个项目，不仅可以掌握Si24R1模块的使用，也能加深对STM32微控制器外设的理解，为更复杂的无线通信项目打下基础。
